勝宇電纜結構的側面如何選擇合適的電纜

     全球經濟的發展，拉近了世界的距離。這種連接歸功于以不同的電纜，重要的連接設備之一。為了建立可靠的連接，為特定應用選擇合適的電纜很重要。所以下面將指導您如何從電纜結構的側面選擇合適的電纜類別；實心導體或絞合導體。

   實心導體電纜由單根實心導線組成。實心導體通常由直徑在 22 到 24 AWG（美國線規單位）之間的裸銅線組成。跳線的一般使用直徑為24AWG。粗線的好處是它們可以提供出色的電氣特性，以在很寬的頻率范圍內保持穩定。因此，實心電纜具有非常實用的。

   由于線徑較大，實心導體電纜的直流電阻較低（該電阻不利于信號傳輸），對高頻效應的敏感性較低。與絞合電纜相比，這種電纜可以支持更遠的傳輸距離和更高的使用效率。但是大線徑也帶來了缺點。芯線越大，電纜的剛性越小。如果電纜彎曲，它們很可能會損壞或影響電力性能。

多股導體電纜

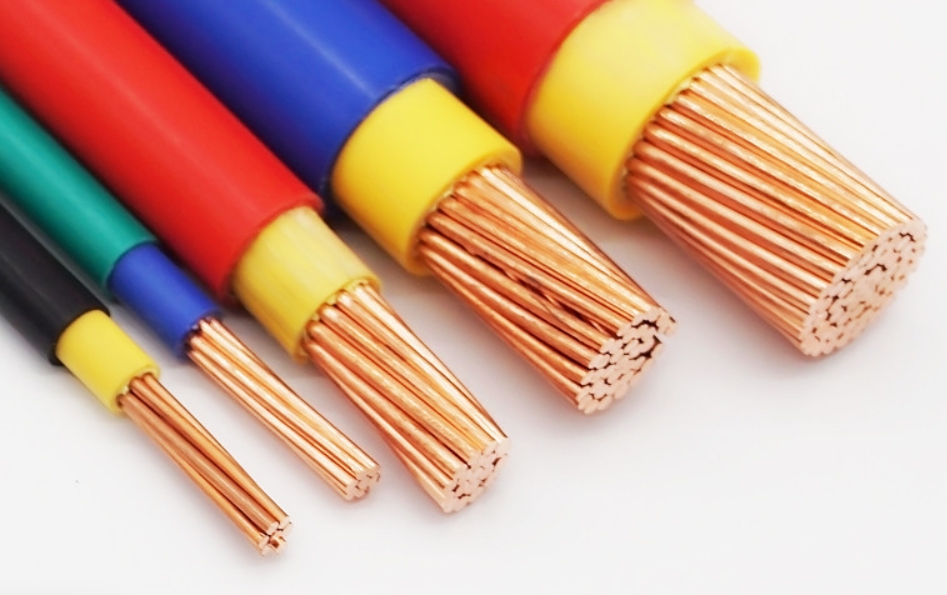

   如今，絞合導體電纜非常普遍。在雙絞線雙絞線內部，每根單獨的導體都由一束較小規格的線股組成。通常使用六股或七股線圍繞中心的單根電線。外股線螺旋纏繞在中心線周?chē)?。絞合線形成與實心電纜直徑相似的導體。但是，由于每根單獨的導線股線的直徑較小，因此導電面積小于實心電纜的導電面積。

    絞合結構使絞合電纜靈活。即使電纜彎曲，電纜也不容易損壞，因?yàn)槊扛€都獨立于整根線。讓我們看看這是如何工作的。當電纜彎曲時，所有單獨的股線都被拉向中心。總應力分布到所有股線以小化中心導體上的應力。因此，如果絞合線更多，電纜導體可以獲得更多支撐。

  用于網絡和以太網應用的絞合電纜的導體由裸銅線或鍍錫銅線制成。鍍錫導體可以保護導電表面免受氧化，并防止單股線磨損。那是因?yàn)殄冨a導體的生產過程。在組裝成單個導體之前，所有單獨的線股都浸入熔融錫浴中。

  但是絞合導體電纜由于其較小的導電直徑會導致更高的插入損耗，特別是對于長距離傳輸（當然，距離對于實心和絞合導體電纜都有限制）。絞合導體電纜具有高直流電阻，這會導致信號在長距離傳輸過程中因熱量增加而耗散。因此，絞合導體電纜不如長距離運行的實心電纜好。絞合電纜的另一個不足之處是它們比同等長度的實心導體電纜更昂貴，因?yàn)樗鼈兊闹圃斐杀竞芨摺?/p>

兩根電纜的應用

   實心導體電纜專為主干和水平電纜運行而設計。這歸功于卓越的電氣性能和穩定的高頻。該電纜可以支持比絞合導體電纜更長的距離。長電纜可以安裝在墻壁上、天花板上或同一樓層的工作區域之間。但要注意的是，實心電纜不應該反復彎曲、彎曲或扭曲，因?yàn)樗鼈儾皇呛莒`活。

    雖然絞合導體電纜用于網絡接口卡和墻板之間或集中器和接線板、集線器和其他機架安裝設備之間的短距離運行，因?yàn)樗鼈儠?huì)不斷地插入、移除或彎曲。絞合導體電纜比實心導體電纜靈活得多。但是，它具有很高的衰減。當您使用絞合類電纜時，請記住限制其長度以減少插入損耗。

總結

   從以上內容來看，實心和絞合導體電纜各有優缺點。不同類型的電纜用于不同的應用。了解它們的具體目的可以提高電力使用效率。
